Контролер NDI Bolin Technology NDI-Enabled IP PTZ Camera Controller (KBD-1020N) | від бренду BOLIN

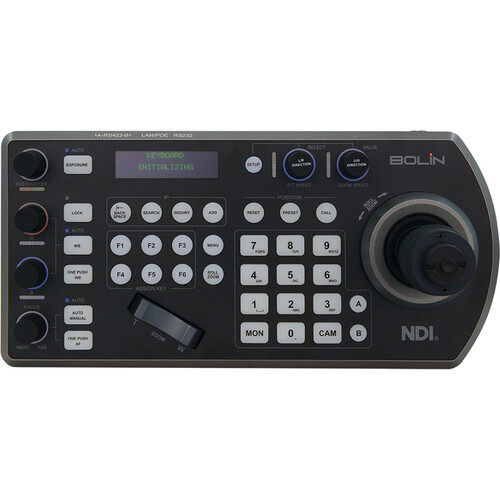

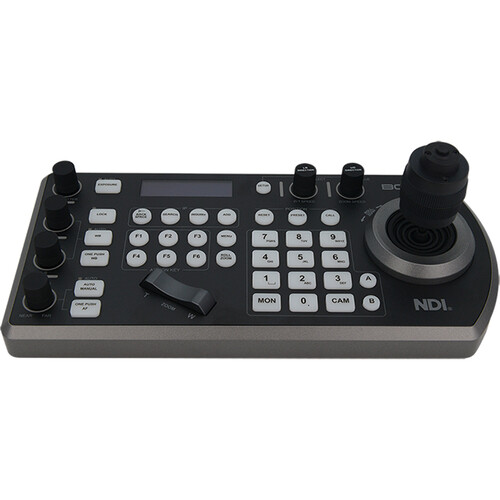

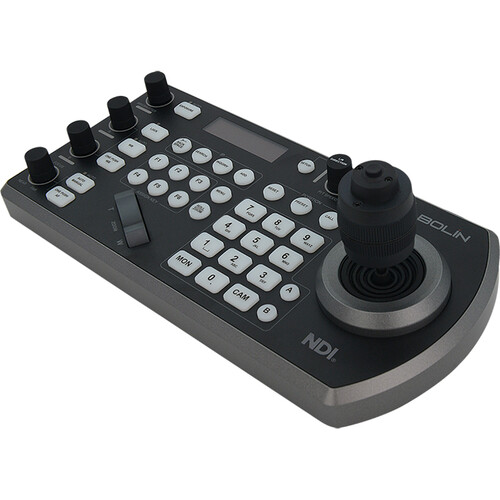

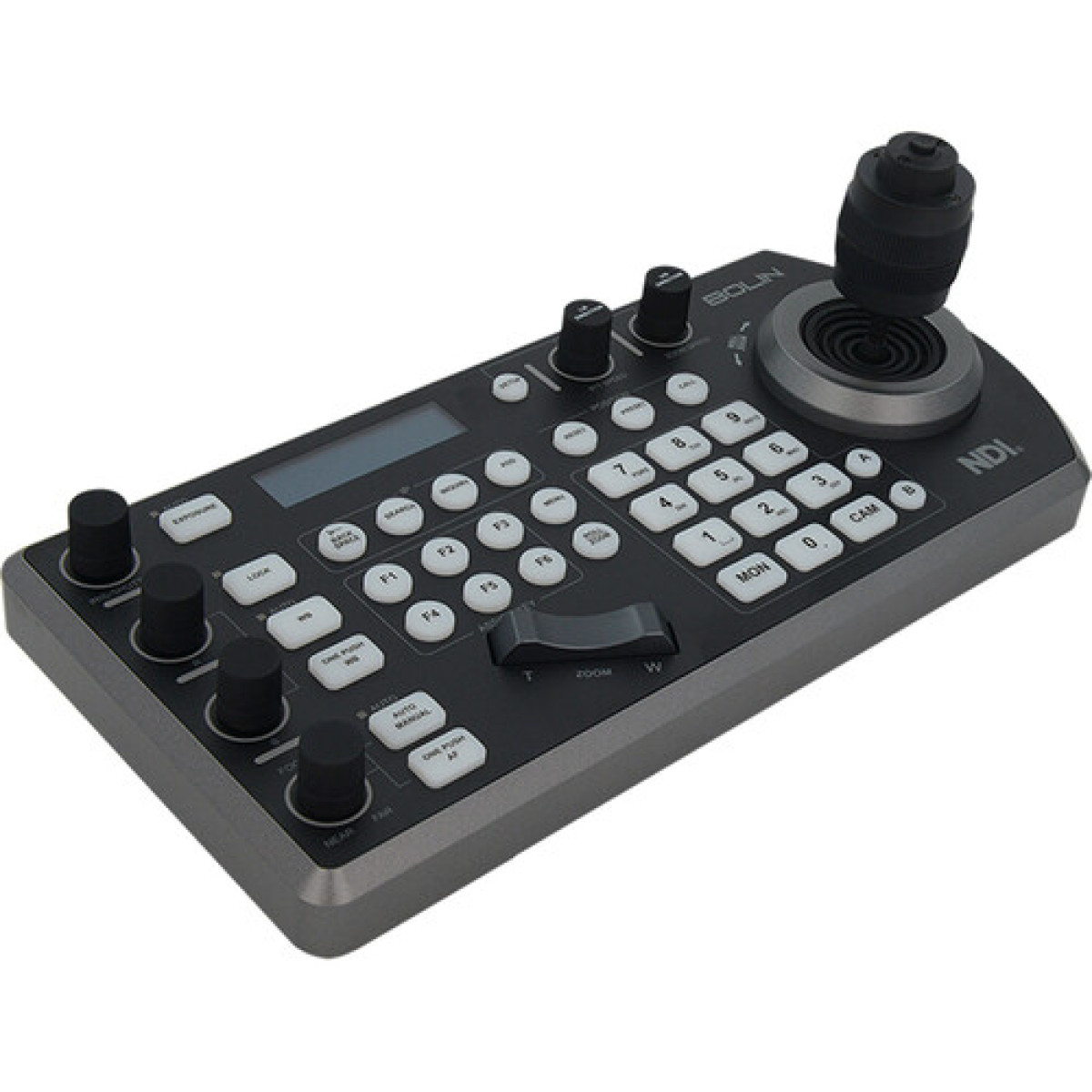

Контролер KBD-1020N з підтримкою NDI ергономічно розроблений для зручного керування критичними функціями PTZ-камер. Він оснащений виділеними регуляторами для плавного керування швидкістю PTZ, точної настройки діафрагми/затвора, регулювання червоного та синього кольорів та фокусу, з можливістю перемикання між автоматичним і ручним режимами. Контролер має підсвічувані кнопки для вибору камери та тривісний джойстик для плавних і точних рухів камери.

KBD-1020N є універсальним контролером для PTZ-камер, здатним виявляти камери та передавати серійні та IP-мережеві команди керування, включаючи Pelco P/D, VISCA, VISCA over IP, ONVIF та NDI одночасно в одній мережі.

Потужність, гнучкість та інтуїтивне точне керування роблять KBD-1020N ідеальним рішенням для багатокамерних систем у прямому ефірі, таких як телевізійні студії, навчальні заклади, конференц-зали, концерти та релігійні організації.

Основні функції:

Швидкий доступ до керування:

• Окремі регулятори для швидкого доступу до функцій: експозиція, швидкість затвора, діафрагма, компенсація, баланс білого, фокус, швидкість PTZ, швидкість зумованія.

Налаштовувані кнопки ASSIGN:

• Кнопки ASSIGN дозволяють призначати додаткові функції, такі як антиблик, відображення статусу, рівень AE, SRZ, режим Tele Convert, пам'ять траєкторії, ND-фільтр, налаштування профілю зображення, включення/виключення двірника, живлення камери тощо. Доступні функції залежать від специфікації камери.

Перенесення даних через програмне забезпечення:

• Використовуйте програмний інструмент для налаштування контролера, експорту/імпорту даних реєстрації PTZ-камер через IP-мережу, що значно спрощує налаштування кількох контролерів у одній системі.

Керування параметрами зображення:

• Через протокол VISCA (серійний або VISCA over IP) контролер дозволяє налаштовувати параметри кольору та експозиції, включаючи рівень чорного, баланс білого, авто/ручну експозицію, діафрагму, підсилення та швидкість затвора, без необхідності використовувати меню камери.

Особливості:

• Сертифікований NDI, повнофункціональний контролер для PTZ-камер.
• Підтримка серійного RS232/422/485 та IP-мережевого керування.
• Крос-протокольне керування: VISCA, VISCA over IP, Pelco P/D, ONVIF IP, NDI.
• Підтримка будь-яких камер з VISCA over IP в одній системі.
• Окремі регулятори для швидкого доступу до функцій.
• Налаштовувані кнопки ASSIGN.
• Підтримка регулювання обертання зображення Bolin.
• 3-вісний джойстик для одночасного керування панорамуванням, нахилом та зумованієм.
• Додатковий важіль зумованія.
• Миттєве регулювання швидкості для панорамування/нахилу/зумованія.
• Пам'ять траєкторії: зберігає послідовність рухів камери для подальшого відтворення.

Характеристики:

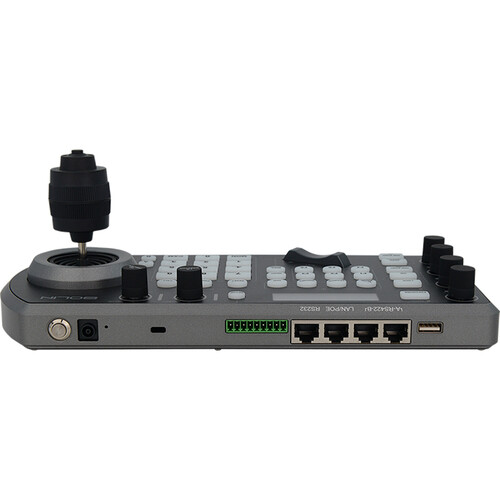

Роз'єми введення/виведення:

• RS232: 1x RJ45.
• RS422: 2x RJ45.
• LAN: 1x RJ-45, автоматичне виявлення 10BASE-T/100BASE-TX.
• Tally In/Contact Out: 1x 9-контактний.
• USB2.0: 1x Type A (тільки для оновлення прошивки).
• Живлення:

• JEITA type 4 (12VDC).
• PoE (IEEE 802.3af): 1x RJ45.
• Живлення через контрольний порт: 3x RJ45.

Інтерфейс користувача:

• Дисплей: LED.
• Регулювання швидкості: 2 регулятори (панорамування/нахил, зум).
• Важіль зумованія: Так.
• Кільце зумованія на джойстику: Так.
• Кнопки ASSIGN: 6.
• Одночасне 3-вісне керування: Так (панорамування + нахил + зум).

Керування камерами:

• Максимальна кількість камер: до 255 з використанням кількох протоколів у одній системі.
• Максимальна кількість IP-підключень:

• ONVIF: 255.
• CGI: залежить від камери.
• ONVIF/VISCA over IP: 255.

• Максимальна кількість серійних підключень:

• RS232: 7 (VISCA).
• RS422: 2x7 (VISCA).
• RS485: 255 (Pelco P/D).

• Підтримувані протоколи: Pelco P/D over RS485, VISCA over RS232/RS422, ONVIF, VISCA over IP, NDI.
• Підтримка сторонніх пристроїв: Blackmagic SDI router/switch через RS422.
• Налаштування через веб-програмне забезпечення: експорт/імпорт файлів конфігурації камер та налаштувань клавіатури через IP.

Кнопки/регулятори:

• Вибір режиму експозиції: кнопка + регулятор (повний авто, пріоритет діафрагми, пріоритет затвора, ручне керування діафрагмою/підсиленням, ручне керування затвором/підсиленням, рівень чорного).
• Автоматичне регулювання OPW: Так, кнопка.
• Перемикання між обертанням та зумованієм: Так.
• Відображення статусу WB, діафрагми, підсилення, затвора, фокусу: Так.
• Вибір режиму балансу білого: Так, кнопка.
• Регулювання R/B Gain: Так, регулятор.
• Регулювання діафрагми: Так, регулятор.
• Регулювання швидкості затвора: Так, регулятор.
• Вибір режиму фокусу: Так, кнопка.
• Одноразовий автофокус: Так, кнопка.
• Ручний фокус: Так, регулятор.

Загальні параметри:

• Живлення: 12VDC, діапазон напруги 5V - 48V, PoE (IP), живлення через порт RS422/232 за допомогою додаткового роз'єму.
• Споживання струму: 5W.
• Робоча температура: 32°F - 104°F (0°C - 40°C).
• Температура зберігання: -4°F - 140°F (-20°C - 60°C).
• Розміри: 10.94" x 5.19" x 3.91" (278мм x 132мм x 99.5мм) (без кронштейна).
• Вага: 2.2 фунти (1 кг).

Комплектація:

• 1x Контролер Bolin KBD-1020N NDI PTZ з серійним RS232/422/485 та IP-керуванням.
• 1x Блок живлення 12VDC 2A.
• 1x Роз'єм для клавіатури.
• 1x Магнітний кронштейн.
• 1x Роз'єм Tally Phoenix.
• 1x Контрольний кабель RJ45.
• 1x Подячна картка.
