Контрольний монітор SmartView 4K G3 (HDL-SMTV4K12G3) | від бренду Blackmagic

Основні характеристики

• 15,6-дюймовий TFT LCD дисплей з активною матрицею (3840 x 2160)

• Підтримка відео до DCI 4K60

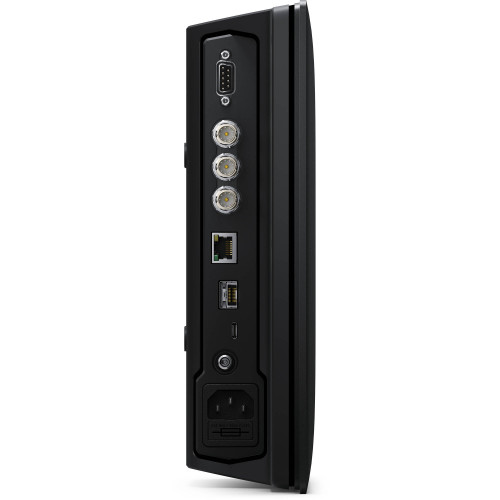

• Вхід SMPTE 2110 IP через RJ45, оптоволокно

• 2 мультиформатні входи 12G-SDI

• 1 роз'єм для оптоволоконного SDI

• Наскрізний вихід (Loop-Through) 12G-SDI, вхід Tally

• Масштабування (Upscaling) SD/HD, підтримка подвійних 3D LUT

• Фокус-пікінг (Peaking), масштабування (Zoom) та маркери, що налаштовуються

• Затримка H/V, режим "Тільки синій" (Blue Only) та маркери кадру

• Керування з передньої панелі та через Ethernet

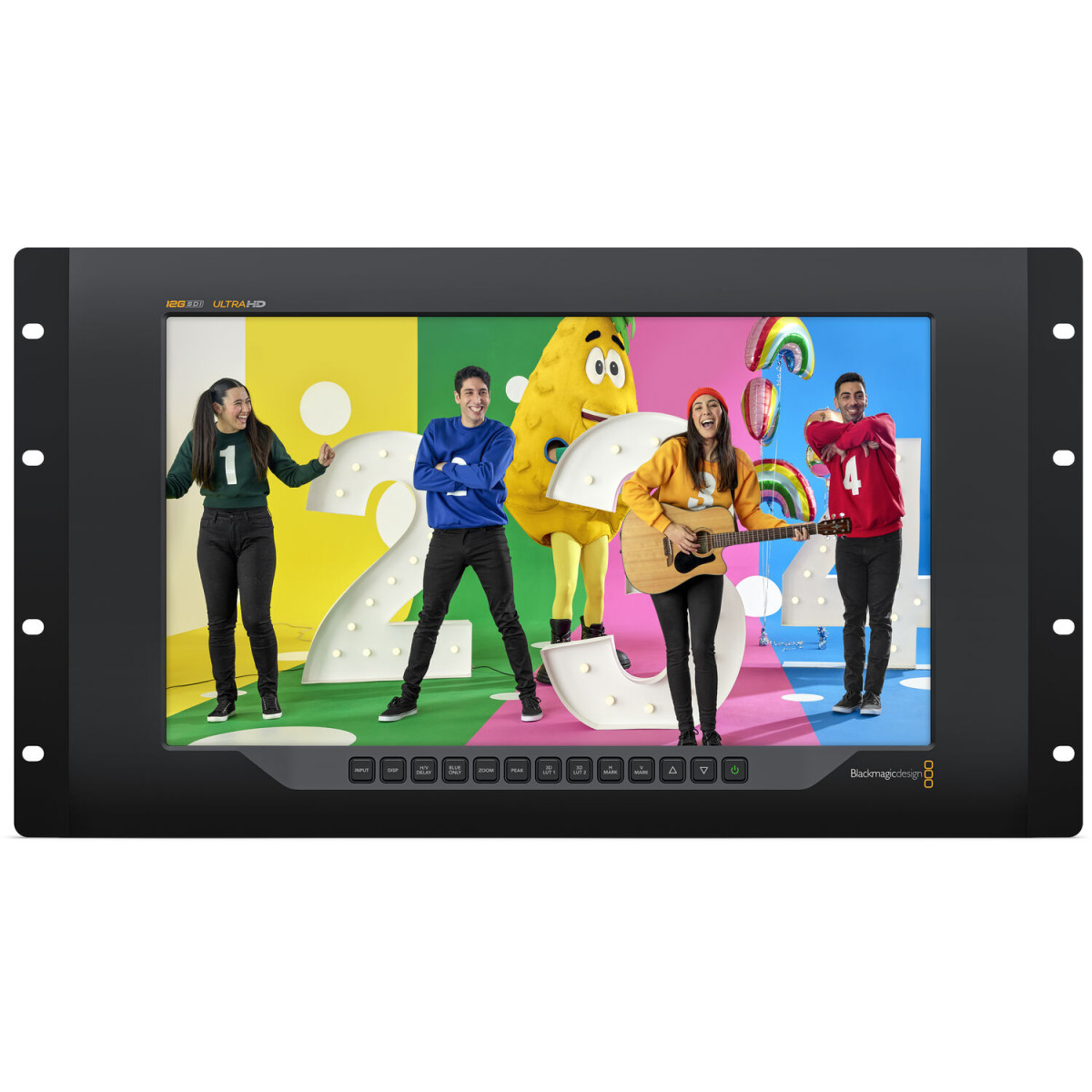

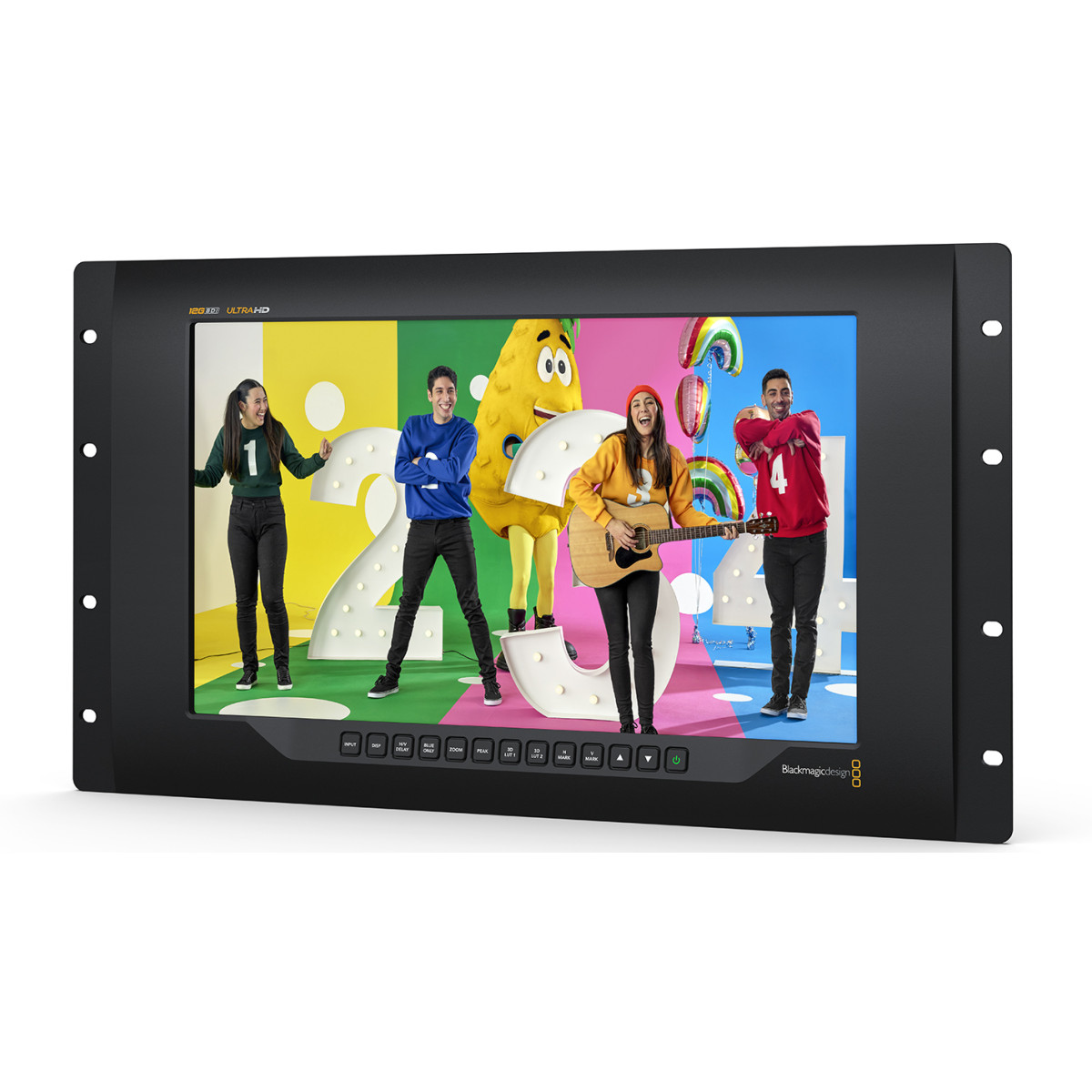

Blackmagic Design SmartView 4K G3 — це професійний 15,6-дюймовий TFT LCD-монітор, який має вбудовані оптичні та мідні відеоінтерфейси IP SMPTE-2110, що дозволяє підключатися безпосередньо до мовних IP-систем. Він має вихідну роздільну здатність 3840 x 2160, а також пропонує два мультишвидкісні входи 12G-SDI для підключення до різноманітного професійного відеообладнання. Входи автоматично перемикаються між форматами SD, HD та 4K, включаючи до DCI 4K60. Його конструкція вирізняється легким корпусом із фрезерованого алюмінію та РК-екраном з повною роздільною здатністю UHD 4K. Екранні накладення включають фокус-пікінг (focus peaking), напрямні кадрування (framing guides), безпечну зону (safe area) та багато іншого. Він також має вбудовані 3D LUT для додавання креативних ефектів, перетворення логарифмічної гами (log film gamma) або роботи з користувацькими профілями HDR.

Універсальне рішення для моніторингу (Versatile Monitoring Solution)

• SmartView 4K G3 підтримує відеороздільності як 12G-SDI, так і SMPTE 2110 IP до UHD 4K60, що робить його ідеальним для мовлення.

• Його 4K-дисплей та функції обробки зображень, такі як фокус-пікінг, масштабування (zoom), маркери співвідношення сторін та Tally-індикація, роблять його ідеальним для прямих трансляцій.

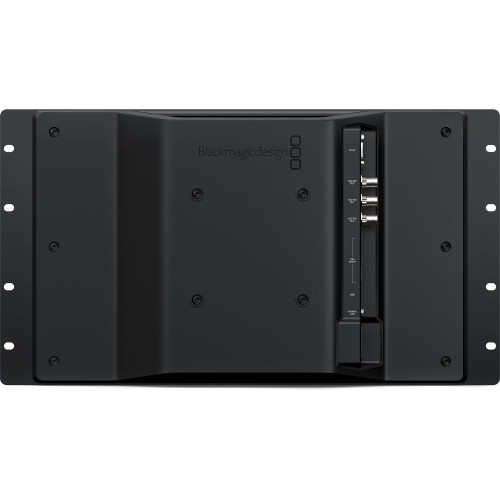

• Легка, але міцна алюмінієва конструкція розміром 6 RU (рекових юнітів) робить SmartView 4K G3 чудовим рішенням для мобільних кейсів (fly packs) та виїзних зйомок.

Моніторинг з використанням 3D LUT (3D LUT Monitoring)

Попрощайтеся з бляклим виглядом SDI-джерел, які закодовані з логарифмічною гамою або профілем HDR; SmartView 4K G3 включає підтримку 3D LUT. Це означає, що ви можете використовувати 3D LUT для перепризначення колірного простору входу SDI або 2110 на екран SmartView 4K або для додавання захоплюючого креативного вигляду. Ви можете завантажувати 3D LUT за допомогою утиліти SmartView, а також експортувати градації кольорів DaVinci Resolve як власні 3D LUT. Оскільки DaVinci Resolve можна завантажити безкоштовно, створення бібліотеки цікавих 3D LUT абсолютно нічого не коштуватиме.

Підтримка різних роздільних здатностей (Multiple Resolution Support)

Високопродуктивні входи 12G-SDI та 2110 IP на базі 10G Ethernet є мультишвидкісними, тому вони підтримують меншу роздільну здатність SD для архівів, HD для мовлення та 2K/UHD для художніх фільмів. SmartView 4K G3 також підтримує відеостандарти UHD як на входах 12G-SDI, так і на IP-відеовходах 2110 на базі 10G Ethernet. Це робить SmartView 4K ідеальним монітором, оскільки він дозволяє вам перейти до роботи з UHD і 4K вже зараз, а нові телевізійні стандарти можуть бути додані за допомогою оновлень програмного забезпечення в міру їх створення.

Кнопки на передній панелі та настроювані маркери кадру (Front Panel Buttons and Customizable Frame Markers)

SmartView 4K G3 пропонує широкий спектр елементів керування моніторингом на передній панелі, включаючи кнопку вибору входу, яка перемикає між двома відеовходами 12G-SDI та IP-відеовходом 2110. Додаткові елементи керування включають яскравість, горизонтальне/вертикальне відображення (H/V display), тільки синій колір (blue only), масштабування (zoom), фокус-пікінг, вибір 3D LUT та до чотирьох екранних маркерів.

Протокол NMOS для віртуальної маршрутизації (NMOS Protocol for Virtual Routing)

SmartView 4K G3 підтримує специфікації інтерфейсу NMOS, тому всі ваші IP-відеопристрої 2110 можуть працювати разом як великий віртуальний маршрутизатор. Він також пропонує Videohub Smart Control, який може маршрутизувати джерела до пунктів призначення в IP-мережах 2110, оскільки він може діяти як контролер NMOS. Специфікація інтерфейсу NMOS описує, як пристрої SMPTE 2110 виявляються і контролюються в IP-мережах. SmartView 4K G3 підтримує IS-04 для виявлення та реєстрації IP-відеопристроїв і IS-05 для управління з'єднаннями між IP-відеопристроями. Це означає, що ви можете створювати з'єднання між джерелами та пунктами призначення так само, як і в традиційному SDI-маршрутизаторі.

Програмне забезпечення для дистанційного керування для macOS та Windows (macOS and Windows Remote Control Software)

Просто завантажте та запустіть безкоштовну утиліту SmartView для macOS або Windows, щоб змінити налаштування або оновити програмне забезпечення на вашому SmartView 4K G3. Використовуйте утиліту, щоб змінити власне ім'я монітора для ідентифікації моніторів у великих системах та для вибору між форматами 3G-SDI рівня A та рівня B. Для захисту від несанкціонованого доступу до мережі Ethernet за замовчуванням вимкнено, але його можна ввімкнути під час підключення через USB.

Підключається безпосередньо до IP-мереж SMPTE 2110 (Connects Directly to SMPTE 2110 IP Networks)

SmartView 4K повністю відповідає стандарту SMPTE-2110 для IP-відео як з оптоволоконними, так і з мідними з'єднаннями 10G Ethernet, дозволяючи вам створювати сучасні IP-відеосистеми. SMPTE-2110 визначає транспортування, синхронізацію та опис відео, аудіо та допоміжних даних через IP-мережі для мовлення. Це включає підтримку нестисненого відео SMPTE-2110-20, IP-кодека Blackmagic для Ultra HD з високою частотою кадрів, а також формування трафіку/синхронізації (traffic shaping/timing) SMPTE-2110-21, аудіо SMPTE-2110-30 та підтримку допоміжних даних SMPTE-2110-40. Крім того, вибраний відеовхід може бути надісланий через IP-з'єднання 10G Ethernet SMPTE-2110 з повною підтримкою багатоадресної розсилки (multicast) до кількох пунктів призначення.

Рамка Tally-індикації (Tally Border)

Підтримка протоколу Blackmagic SDI Tally забезпечує SmartView 4K G3 підсвіченою кольоровою рамкою навколо зображення: червоною для ефіру (on-air) або зеленою для попереднього перегляду (preview). Цей стандарт SDI tally використовується на всіх відеомікшерах для прямих трансляцій ATEM, тому ви можете просто підключити монітор до виходів SDI відеомікшера, щоб отримати зображення та Tally-індикацію за допомогою одного кабелю BNC. Це означає, що режисер може перемикатися між камерами, а інформація Tally буде відправлятися назад на SmartView 4K через відеосигнал SDI.

Спеціальні рішення для дистанційного керування (Custom Remote Solutions)

Videohub включає потужний протокол дистанційного керування, тому ви можете створювати власні рішення для віддаленого контролю для інтеграції SmartView 4K G3 у ваші мовні системи. Його надзвичайно легко вивчити, оскільки це простий текстовий протокол, з яким можна навіть поекспериментувати за допомогою клієнта Telnet. Це означає, що ви можете створювати користувацькі рішення для керування на всіх комп'ютерних платформах і з вбудованого обладнання, такого як Raspberry Pi та Arduino. Він пропонує повний контроль яскравості РК-дисплея, контрастності, насиченості, Tally, вибору входу та активації 3D LUT. Найкращий спосіб вивчити протокол — увійти в систему за допомогою простої програми Telnet, а потім використовувати документацію в посібнику SmartView 4K, щоб випробувати кожну команду.
